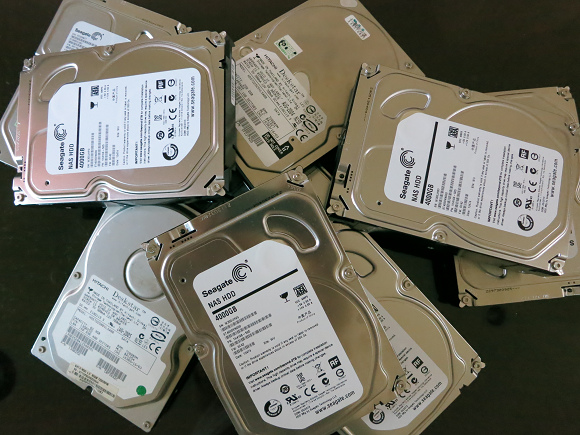

　　在了解了什麼是 NAS 後 ，接下來要面臨的就是開始使用 NAS 了，在使用前，我們必需先來了解一個專有名詞「RAID」，RAID 俗稱「磁碟陣列」它就像上面這張圖一樣，讓我們把很多很多的硬碟，集合起來使用，還記得在 【NAS 怎麼玩】NAS 是什麼東西呢 ? 中有提到「NAS 可以做到裡面的硬碟壞掉一顆了，所有的資料都還在，不會消失」這段回答吧 !? 沒錯 !! RAID 就是讓 NAS 上，就算壞了一顆硬碟，資料都不會不見的祕密喔!!!!

　　RAID 的種類有非常多種，從 RAID 0 到 RAID 7=, 還有混合型的 RAID 10/01，RAID 50， RAID 53，不過在這篇文章中，耶魯熊只會講幾種在 NAS 上最常出現的喔，如果你對 RAID 有異常的興趣，感覺上和它一見鐘情了，相要更深入，更親蜜(?)，更全面的了解它，那可以到「RAID 的維基百科」做更親蜜的接觸喔 XDD

　　在市售家庭用的 NAS 裡，最常用到的是 JBOD / RAID 0 / RAID 1 / RAID 5 / RAID 6 / RAID 10，不過每種 RAID 的設定，都需要不同數量的硬碟喔，所以在只能裝二顆硬碟的 NAS 上，就只有 JBOD / RAID 0 / RAID 1 這三種 RAID 可以使用了

　　而可以安裝三顆以上硬碟的家用型 NAS，除了JBOD / RAID 0 / RAID 1 這三種 RAID 可以使用外，還硬生生的多了 RAID 5 / RAID 6 / RAID 10 可以使用喔，所以在採購 NAS 時，知道要買可以裝幾個硬碟的 NAS 了對吧 !!!

　　看到這裡，大家可能產生了二個疑點.........第一個疑點是，奇怪耶你 !! 前面不是還有講過什麼 RAID 50， RAID 53， RAID 01 的，怎麼都沒看耶魯熊講到呢!?，其實這幾種 RAID，在企業用的 NAS，或是 SAN ( 另一種網路儲存設備 ) 上，都能看到這幾種 RAID 的出沒喔，但在一般家用 NAS 上，就很少看到了，因為它們必需使用比較多顆的硬諜才有辦法做設定囉，說完了第一個疑點後，第二個疑點應該是........耶魯熊 !!! 講了半天 !! 你倒底要不要和我們講這些 RAID 加一堆數字的，是哪裡不同啦 !!!!!!!!........... XDDD ，好啦，好啦.....接下來耶魯熊就要來解釋一下，這幾種 RAID 不同的地方，不過耶魯熊會用很簡單的用詞讓大家看得懂，當然了....簡單的用詞，就是說給普羅大眾看的，專業的 IT 同鞋們，請不要砲耶魯熊 XDDD

JBOD：

　　嚴格上來講，JBOD 應該不能算在 RAID 等級中，因為它只是一個很單純的把所有的硬碟，全部合併成一個大磁碟的設定方式，它沒有任何的保護機制，只要壞了其中一顆硬碟，整個合併起來的磁碟就會無法使用，裡面的資料就會上天堂了 ( 先排除民間的硬碟救援公司介入，在這裡耶魯熊只以一個不俱備高深技能的一般人來設想 XD )，不過因為使用 JBOD 時，硬碟的寫入方式是先用完第一顆硬碟的空間後，再開始使用第二顆硬碟，所以在速度上，並沒有任何的優勢，就跟單獨使用一顆硬碟的感覺一樣

JBOD 設定時硬碟容量計算法：所有硬碟的總容量

例：共有四顆硬碟，容量分別為：1TB，1.5TB，3TB，2TB，使用 JBOD 後，則會產生一個 1+1.5+3+2= 7.5 TB 容量的磁碟

最少硬碟使用量：1

最多硬碟使用量：無限

可損壞硬碟數：0

RAID 0：

　　這也是一個把所有硬碟合併成一個磁碟的設定，一但一顆硬碟損壞了，整個合併起來的磁碟就會無法使用，裡面的資料也一樣會先去天堂了等我們......但它和 JBOD 不同的是，在寫入資料時，是會把要寫入的檔案，切分成很多區塊，然後分散的寫在各顆硬碟上，這樣的好處是，寫入和讀取都很快，因為一個檔案，是同時從很多顆硬碟中同時讀取出來，再組合起來使用的，是所有 RAID 中最快的，有些 NAS 支援設定 RAID 0 的硬碟容量每顆都不一樣，但有些 NAS 則不支援不同容量的硬碟組成 RAID 0，如果碰上這種情況，那就會變成眾多硬碟中，用容量最小的一顆來做標準容量，其他大於這個標準容量的硬碟，也都只會用到標準容量的空間

RAID 0 設定時硬碟容量計算法：所有硬碟的總容量

例：共有四顆硬碟，容量分別為：1TB，1.5TB，3TB，2TB，使用 RAID 0 後，則會產生二種情況，如果 NAS 有支援使用不同容量硬碟組合成 RAID 0 時，那麼此時會產生一個 1+1.5+3+2= 7.5 TB 容量的磁碟，但如果 NAS 不支援使用不同容量硬碟組合成 RAID 0 時，則會產生一個 1+1+1+1 = 4TB 容量的磁碟 ( 用容量最小的一顆來做標準容量，其他大於這個標準容量的硬碟，也都只會用到標準容量的空間 )，而其他未用到的容量，就不能使用了

最少硬碟使用量：1

最多硬碟使用量：無限

可損壞硬碟數：0

RAID 1：

　　RAID 1 又稱做 Mirror ( 鏡像 )，它是一種把一顆以上的硬碟，做資料同時寫入的運作方式，一份資料會同時存放在所有的硬碟上，不管壞多少顆硬碟，只要還有一顆是好的，資料就不會消失，它的資料保護性是最好的，但硬碟容量的使用率是最差的，因為不管你用多少顆硬碟做 RAID 1，最出來的磁碟容量，就是以這些硬碟中最小容量為標準容量，RAID 1 的讀取速度相當的快，但寫入的速度就慢了一點

RAID 1 設定時硬碟容量計算法：所有硬碟的總容量

例：共有四顆硬碟，容量分別為：1TB，1.5TB，3TB，2TB，使用 RAID 1 後，則會產生一個 1 TB 容量的磁碟 ( 以這些硬碟中最小容量為標準容量 )，而其他未用到的容量，就不能使用了

最少硬碟使用量：2

最多硬碟使用量：無限

可損壞硬碟數：只要還有一顆硬碟正常就可以使用

PS. 有些 NAS 只支援 2 顆硬碟組成 RAID 1

RAID 5：

　　這是目前在家用 NAS 上，最廣泛使用的 RAID 設定方式，只要是能安裝三顆以上硬碟的 NAS，有九成都使用這個設定方式，它的運作方式，是把檔案資料的檢驗碼，分別存放在所有的硬碟上，一但有一顆硬碟損壞了，就可以透過這些檢驗碼，再運算出損壞硬碟上的資料，並且可以線上將損壞的硬碟抽出，再放入好的硬碟，進行資料的運算和回復，不管你用多少顆硬碟來組成 RAID 5，都只能損壞一顆硬碟，一旦發現有硬損壞，一定要立即用新的硬碟更換，避免因為同時有二顆硬碟損壞，而造成所有的資料都上天當痴痴的看著我們 XDDD，如果使用的各顆硬碟容量大小都不同時，就會在眾多硬碟中，用容量最小的一顆來做標準容量，再依這個標準容量的總合產生一個磁碟，但產生的磁碟容量，必需扣掉一個標準容量的大小，在速度上，因為寫入時，除了寫入檔案本身外，要再產生檢驗碼，所以寫入的速度是最慢的，但讀取的速度則跟 RAID 0 一樣快

RAID 5 設定時硬碟容量計算法：所有硬碟的總容量

例：共有四顆硬碟，容量分別為：1TB，1.5TB，3TB，2TB，使用 RAID 5 後，則會產生一個 (1+1+1+1)-1 = 3TB 容量的磁碟 ( 用容量最小的一顆來做標準容量，再依這個標準容量的總合產生一個磁碟，但產生的磁碟容量，再扣掉一個標準容量的大小 )，而其他未用到的容量，就不能使用了

最少硬碟使用量：3

最多硬碟使用量：無限

可損壞硬碟數：1

RAID 6：

　　一般來講，在家用 NAS 上很少會用到 RAID 6，因為它的運作方式比起 RAID 5  ，還多產生一組檢驗碼，RAID 6 在寫入檔案本身資案時，會產生二份的檢驗碼，分別存放在所有的硬碟上，一但有硬碟損壞了，就可以透過這些檢驗碼，再運算出損壞硬碟上的資料，但也因為 RAID 6 產生的檢驗碼是二份，所以可以承受同時損壞二顆硬碟的風險，當然了......有捨才有得，能承受同時損壞二顆硬碟，在組成 RAID 6 後產生的磁碟容量，必需扣除二個標準容量，不過因為 RAID 6 在寫入時，需要產生二份的檢驗碼，所以寫入的速度，是所有  RAID 設定中最慢的，但讀取速度則和 RAID 0 不相上下

RAID 6 設定時硬碟容量計算法：所有硬碟的總容量

例：共有四顆硬碟，容量分別為：1TB，1.5TB，3TB，2TB，使用 RAID 6 後，則會產生一個 (1+1+1+1)-2 = 2TB 容量的磁碟 ( 用容量最小的一顆來做標準容量，再依這個標準容量的總合產生一個磁碟，但產生的磁碟容量，再扣掉二個標準容量的大小 )，而其他未用到的容量，就不能使用了

最少硬碟使用量：4

最多硬碟使用量：無限

可損壞硬碟數：2

RAID 10：

　　RAID 10 其實是同時使用 RAID 1 及 RAID 0 所組合而成的一種 RAID 設定，這樣設定的好處是損壞一顆硬碟時，其他三顆仍可以正常運作，和 RAID 5  一樣，但因為 RAID 10 的運作方式，不會在寫入檔案時，產生檢驗碼，所以在寫入速度上比 RAID 5 快，旦它的缺點是容量使用率偏低，先是透過先做出二組 RAID 1 (Mirrot) 後，再把這二組 RAID 1 產生的磁碟，合併成 RAID 0，只能使用到二顆最小硬碟的容量.........( 所以這個 RAID 10  耶魯熊從來不會想用 ....... XDD )

RAID 10 設定時硬碟容量計算法：所有硬碟的總容量

例：共有四顆硬碟，容量分別為：1TB，1.5TB，3TB，2TB，使用 RAID 10 後，則會產生一個 1TB Mirro + 1TB Mirror = 2TB 容量的磁碟 ( 只能使用到二顆最小硬碟的容量 )，而其他未用到的容量，就不能使用了

最少硬碟使用量：4

最多硬碟使用量：無限

可損壞硬碟數：2
